1. 概述
近年來隨著微小衛星的快速發展，迫切需要建設簡易可靠的高性價比新型測控體制，為滿足微納衛星的測控需求，我們提供了微納衛星的測控和數傳接收的一體化解決方案。
利用UHF/VHF（Ultra High Frequency/Very High Frequency，甚高頻/超高頻）業余無線電頻段設備和AX.25協議構建微納衛星測控系統，簡便易行，性價比好，現全球90%以上的微納衛星均采用UHF/VHF業余無線電頻段進行測控。
在單圈次跟蹤衛星目標時，系統任務分為系統自檢、標校、目標跟蹤、遙測遙控處理和事后數據處理5個階段。系統自檢由操作人員在任務前完成設備自檢。

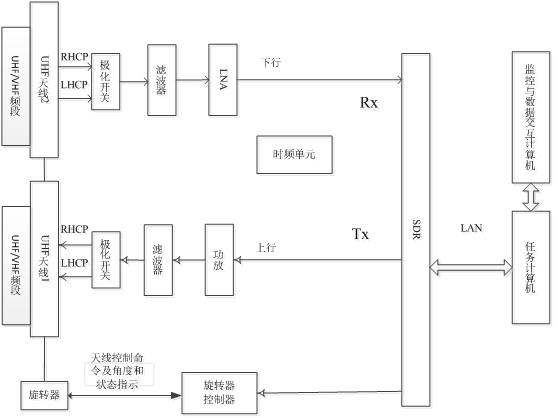

2. 系統組成

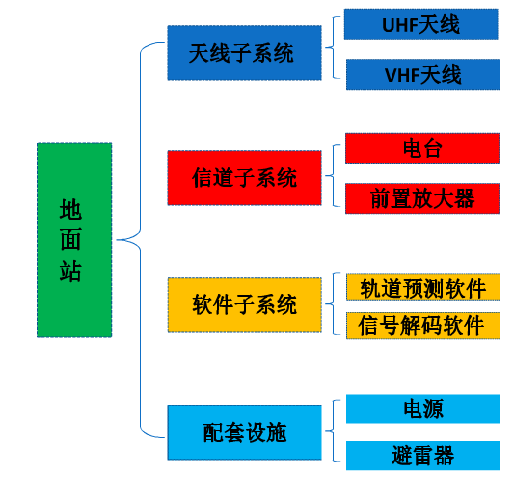

UHF/VHF測控站由天伺饋分系統、信道分系統、基帶分系統、監控與數據交互分系統和時頻分系統組成。其主要任務是完成星地鏈路上行遙控指令的注入及下行遙測數據接收、處理以及數據傳輸。
天伺饋在軌道根數或數字引導下，主要完成天線程序跟蹤目標和UHF/VHF頻段的信號收發等任務。 基帶分系統遙測信號的接收和解調，進行位同步、幀同步、打時標和遙測數據上報。 硬件前端模塊主要完成數模轉換/數據采集以及數字信號波形處理等功能。
3. 天線分系統

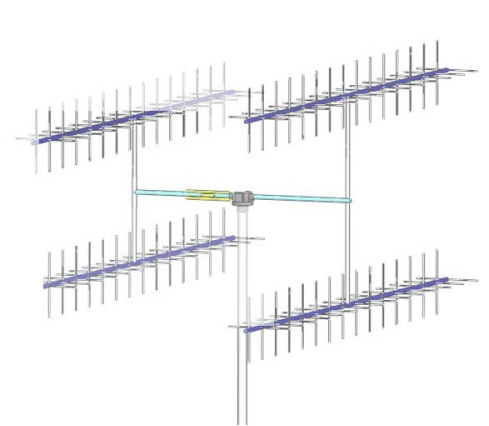

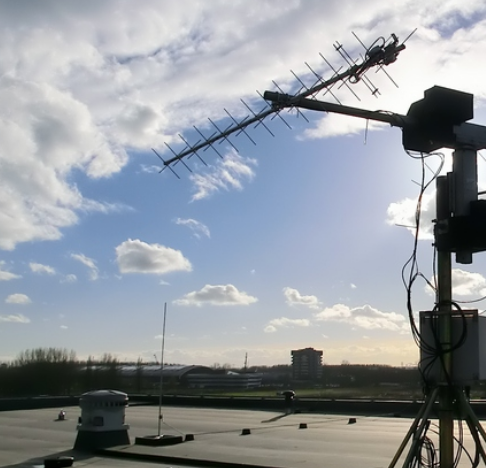

天線采用八木天線。 增益10-22dB可選。 極化方式：水平/垂直線極化、左/右旋圓極化可選。

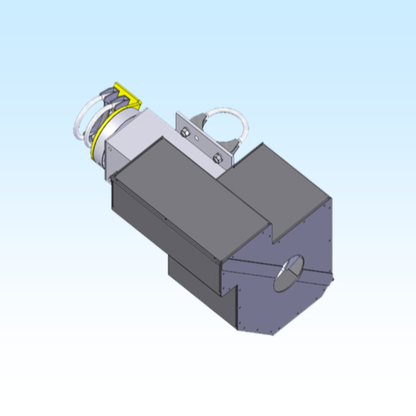

4. 天線驅動及跟蹤分系統
天線驅動采用成熟的高可靠性電機，跟蹤方式采用程序引導、軌道根數參數引導等等。
5. 信道及基帶分系統

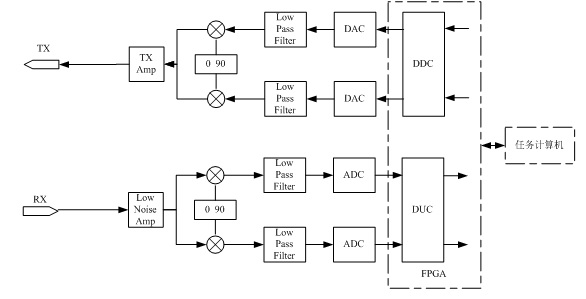

接收機及基帶一體化設計，系統集成在一個150mm*125mm*25mm的加固小盒子里。 基帶分系統采用軟件無線電技術，實現各種信號體制的調制解調，完成上行遙控、注入數據的發送和下行遙測及數傳數據的接收解調?；鶐Р捎密浖o線電技術SDR小型模塊實現變頻和解調及各種編解碼功能，并且可以進行多普勒頻率補償。
接收信道只需外置一個低噪放即可。 發射信道只需外置功率放大器即可。 工作頻率： VHF和UHF。 頻率范圍： VHF: 100MHz～200MHz， UHF: 400MHz～480MHz， 1Hz連續可變，其它頻段可定制。 調制體制： CW、ASK、MSK-FM、2FSK、4FSK、BPSK、QPSK、OQPSK、GFSK、GMSK、MSK等等。 信息速率： 100bps到20kbps，其它碼速率可定制。
6. 遙控/遙測協議標準
（1） Ax.25。
（2） 分包。
（3） PCM。
（4） CSP。
